لوله های فولادی بدون درز 09CrCuSb برای اکونومایزریک لوله آلیاژی ویژه است که برای مقاومت در برابر خوردگی نقطه شبنم اسید سولفوریک در دمای پایین در محیطهای گاز دودکش گوگرد بالا- طراحی شده است. این به طور گسترده ای در اکونومایزرها، پیش گرمکن های هوا، و سطوح{3}}گرمای دمای پایین دیگ های بخار زغال سنگ و نفت{5} استفاده می شود. این ماده بر اساس استانداردهای GB/T 150.2، GB/T 3087 یا GB/T 5310 ساخته شده است.
فولاد حاوی کروم (0.70-1.20٪)، مس (0.25-0.45٪)، و Sb (0.10-0.20٪) است که به تشکیل یک فیلم غیرفعال محافظ متراکم بر روی سطح کمک می کند و به طور قابل توجهی مقاومت به خوردگی را بهبود می بخشد. مقاومت آن در برابر خوردگی نقطه شبنم اسید سولفوریک 3 تا 5 برابر بیشتر از فولاد کربن معمولی مانند 20G است.
تحت فشار داخلی، فرسایش گازهای دودکش و چرخه حرارتی، با محدوده دمایی تا حدود 400 درجه به خوبی عمل می کند. در مقایسه با فولاد ضد زنگ، می تواند هزینه مواد را تا 50٪ کاهش دهد.

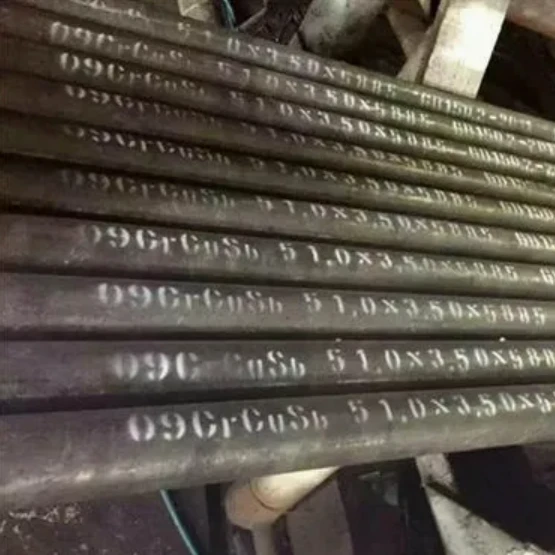

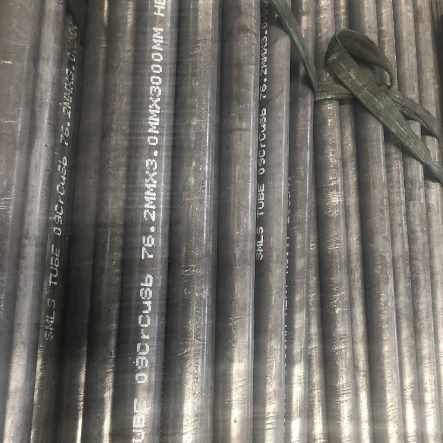

ما لوله های دیگ بدون درز 09CrCuSb را در OD Φ32-51 میلی متر و WT 3-5 میلی متر، با طول های 6-12 متر یا سفارشی عرضه می کنیم. تمام لوله ها به طور کامل توسط تست های UT، ET و هیدرواستاتیک تست شده اند تا از عملکرد قابل اعتماد در کاربردهای دیگ نیروگاه اطمینان حاصل شود.
مشخصات لوله های فولادی بدون درز 09CrCuSb
| مورد | مشخصات |
| نام محصول | لوله های فولادی بدون درز 09CrCuSb برای اکونومایزر (لوله فولادی ND) |
| مواد | 09CrCuSb (فولاد ND) |
| استاندارد | GB/T 150.2، GB/T 3087، GB/T 5310، و غیره. |
| قطر بیرونی (OD) | Φ32mm - Φ51mm (مشخصات رایج برای اکونومایزرها) |
| ضخامت دیوار (WT) | 3.0 میلی متر - 5.0 میلی متر |
| طول | طول ثابت: 6 متر - 12 متر یا طول سفارشی با توجه به الزامات طراحی برای لولههای خمیده و بستههای لوله سرپانتین. |
| تحمل | طبق استاندارد |
| تست و بازرسی | تست اولتراسونیک (UT)، تست جریان گردابی (ET)، تست هیدرواستاتیک و غیره. |
| مدیریت کیفیت | ISO9001، CE،-تست / بازرسی شخص ثالث، گواهینامه های قابل اعمال برای کشورهای خریداران |
| زمان سرب | بستگی به مشخصات، کمیت و غیره دارد. |
| بسته | بسته استاندارد قابل حمل دریایی، یا در صورت لزوم |
ما می توانیم لوله های فولادی بدون درز 09CrCuSb را در اندازه ها و ضخامت دیواره های مختلف عرضه کنیم. اگر به ابعاد سفارشی برای پروژه اکونومایزر خود نیاز دارید، لطفاً با ما تماس بگیرید.
برای دریافت لیست انبار لوله های فولادی بدون درز 09CrCuSb هم اکنون تماس بگیرید
جدول تحمل ابعادی کامل لوله دیگ بدون درز 09CrCuSb (ND Steel)
| مورد | مشخصات | تحمل / نیاز |
|---|---|---|
| قطر بیرونی (OD) کمتر یا مساوی 30 میلی متر | 0.30 ± میلی متر | |
| قطر بیرونی (OD) 30 - 50 میلی متر | ± 0.40 میلی متر | |
| قطر بیرونی (OD) 50 - 70 میلی متر | ± 0.60 میلی متر | |
| قطر بیرونی (OD) 70 - 100 میلی متر | ± 0.80 میلی متر | |
| قطر بیرونی (OD) > 100 میلی متر | ± 1٪ از OD | |
| ضخامت دیوار (WT) کمتر یا مساوی 4 میلی متر | ±12.5% | |
| ضخامت دیوار (WT) 4 - 10 میلی متر | ±10% | |
| ضخامت دیوار (WT) > 10 میلی متر | ±8% | |
| طول (طول ثابت کمتر یا مساوی 12 متر) | +10 / 0 میلی متر | |
| طول (طول تصادفی) | 3000 - 12000 میلی متر (یا طبق قرارداد) | |
| طول برش دقیق | ± 5 میلی متر (یا محکم تر در صورت درخواست) | |
| صافی (کمتر یا مساوی 6 متر) | کمتر یا مساوی 1.5 میلی متر بر متر | |
| Straightness (> 6 m) | کمتر یا مساوی 2.0 میلی متر بر متر | |
| استاندارد | GB/T 3087 / GB/T 5310 (یا معادل) | استانداردهای قابل اجرا |
| برنامه | اکونومایزر / پیش گرمکن هوا / سطح گرمایش با دمای پایین- | سیستم های دیگ بخار |

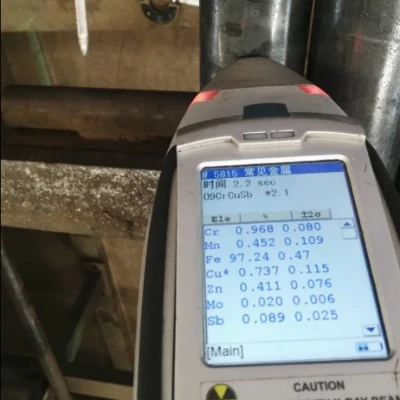

09CrCuSb ترکیب شیمیایی
| 09CrCuSb ترکیب شیمیایی (%) | |||||||
| C | سی | منگنز | P | S | Cr | مس | Sb |
| کمتر یا مساوی 0.12 | 0.20-0.40 | 0.35-0.65 | کمتر یا مساوی 0.030 | کمتر یا مساوی 0.020 | 0.70-1.10 | 0.25-0.45 | 0.04-0.10 |
09CrCuSb Tubes خواص مکانیکی
| لوله های 09CrCuSb خواص مکانیکی در RT (EN ISO 6892-1) |
|||
| کششی | بازده | ازدیاد طول | میزان مقاومت در برابر خوردگی |
| قدرت Rm (MPa) | ReL قدرت (MPa) | A (%) | mg/cm².h |
| 390-550 | بزرگتر یا مساوی 245 | بزرگتر یا مساوی 25 | 7.4 |
کاربرد: لوله بدون درز 09CrCuSb در سیستم های اکونومایزر بویلر

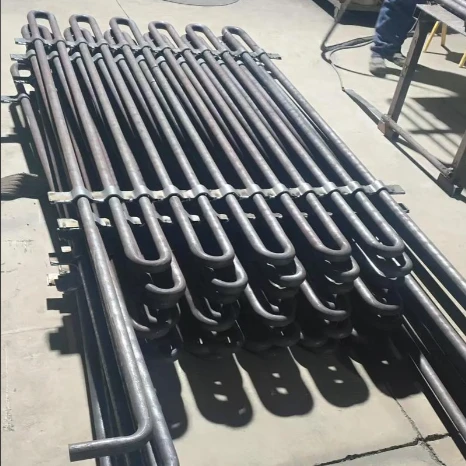

بسته لوله سرپانتین اکونومایزر:
به عنوان ماده اصلی سطوح گرمایش سرپانتین، عملکرد خمشی سرد عالی را از خود نشان می دهد (بدون ترک در آزمایش خمش 180 درجه) که آن را کاملاً برای تشکیل لوله با شعاع خمشی کوچک مناسب می کند.
با کربن معادل کمتر یا مساوی 0.38٪، در حین جوشکاری نیازی به پیش گرمایش نیست، و اتصال جوش به استحکامی معادل فلز پایه دست می یابد و از عدم نشتی در شرایط گردش آب در دمای بالا و فشار بالا اطمینان حاصل می کند.
حفاظت از سطح گرمایش در دمای پایین-:
این به طور خاص در انتهای سرد اکونومایزر (ناحیه متراکم شدن پرخطر بین ورودی آب تغذیه و خروجی گاز دودکش) به عنوان اولین مانع در برابر خوردگی اسید سولفوریک رقیق نصب شده است. مقاومت اسیدی آن 3 تا 5 برابر بیشتر از فولاد کربن معمولی است که به طور موثر از سوراخ شدن زودرس دیوار و شکست لوله جلوگیری می کند.
آستر لوله و سازه های پشتیبانی:
علاوه بر لولهها، صفحات فولادی ND نیز برای ساخت تکیهگاههای ثابت، صفحات ضد سایش و صفحات بافل استفاده میشوند. در مقایسه با فولاد کربنی معمولی، که معمولاً تنها 1.5 تا 2 سال دوام می آورد، فولاد ND می تواند عمر کلی حفاظت در برابر خوردگی را 2 تا 3 برابر (تا 5 تا 8 سال) افزایش دهد، به طور قابل توجهی فواصل نگهداری را افزایش داده و فرکانس تعمیرات اساسی را کاهش می دهد.
آیا 09CrCuSb می تواند جایگزین فولاد ضد زنگ (مانند 304 یا 316L) شود تا در هزینه ها صرفه جویی شود؟
در محیطهای نقطهای با دمای پایین{0} و رقیق اسید سولفوریک-، 09CrCuSb در واقع از فولادهای زنگ نزن آستنیتی استاندارد، که مستعد ترکخوردگی موضعی و خوردگی تنشی در محیطهای اسیدی و{3}کلرید بالا هستند، بهتر عمل میکند.
تغییر به 09CrCuSb می تواند هزینه های تهیه مواد شما را 50٪ تا 70٪ در مقایسه با فولاد ضد زنگ کاهش دهد در حالی که عمر مفید یا برابری را ارائه می دهد.
| مواد | نرخ خوردگی 0.5% H2SO4 (میلی متر در سال) | نرخ خوردگی اتمسفر (میلی متر در سال، محیط صنعتی) | تست اسپری نمک (ساعت تا زنگ قرمز) | پایداری فیلم غیرفعال معمولی | شاخص نسبی مقاومت در برابر خوردگی* |
|---|---|---|---|---|---|
| 09CrCuSb (فولاد ND) | 0.02 – 0.05 | 0.10 – 0.30 | 200 – 500 h | پایدار در SO2 / میعانات اسیدی | فولاد کربن 3.0 - 5.0 × |
| فولاد هوازدگی (Corten A/B) | 0.20 – 0.60 | 0.02 - 0.10 (پس از تشکیل پتینه) | 48 – 120 h | فقط در چرخه های جوی خشک/مرطوب پایدار است | فولاد کربن 2.0 - 4.0 × |
| فولاد ضد زنگ 304 | 0.01 – 0.03 | <0.01 | >1000 h | بسیار پایدار (لایه غیرفعال Cr2O3) | 8.0 - 12.0 × فولاد کربن |
| فولاد ضد زنگ 316 | 0.005 – 0.02 | <0.01 | >1500 h | بسیار پایدار (Mo-فیلم غیرفعال پیشرفته) | فولاد کربن 10.0 - 20.0 × |
| فولاد کربنی (مرجع 20G) | 0.10 – 0.30 | 0.10 – 0.50 | 24 – 48 h | بدون فیلم منفعل پایدار | 1.0 (خط پایه) |
آیا خم شدن و پردازش 09CrCuSb به دسته های لوله سرپانتین آسان است؟
09CrCuSb دارای معادل کربن کم (Ceq کمتر یا برابر با 0.38٪) است که عملکرد خمش و شکل پذیری سرد بسیار خوبی را ارائه می دهد. این تست استاندارد D=2a (قطر سنبه خمشی دو برابر ضخامت لوله است) تست خمش 180 درجه را بدون هیچ گونه ترک خوردگی سطحی انجام میدهد که آن را برای خم کردن لوله مارپیچ با چگالی بالا-شعاع کوچک ایدهآل میکند.
ما علاوه بر ارائه لولههای اکونومایزر بویلر 09CrCuSb (ND Steel) با کیفیت بالا، خدمات پردازش ارزش افزوده زیر را نیز ارائه میکنیم:

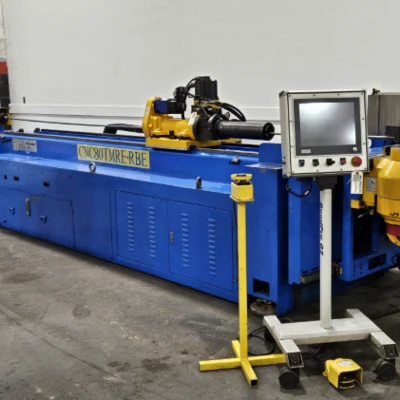

• خم شدن لوله: خمش سرد CNC برای خمهای U-، لولههای سرپانتین، و مجموعههای لوله دیگ سفارشی طبق نقشههای مشتری.

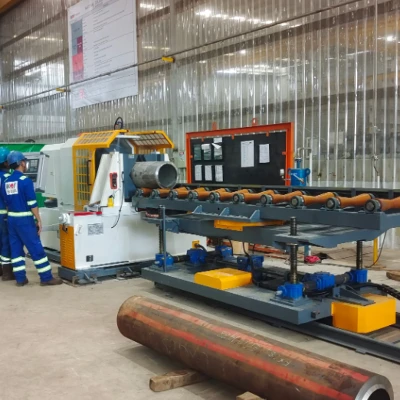

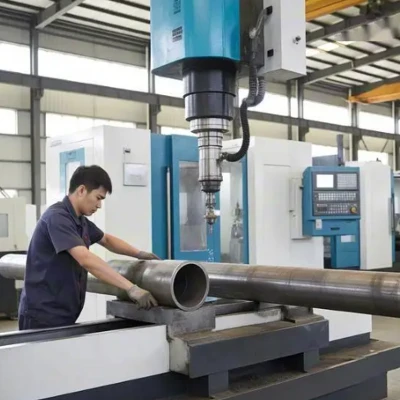

• پردازش انتهای لوله: برش دقیق، تراشیدن، پخ زدن، و آماده سازی انتهایی برای جوشکاری و نصب کارآمد در محل-.

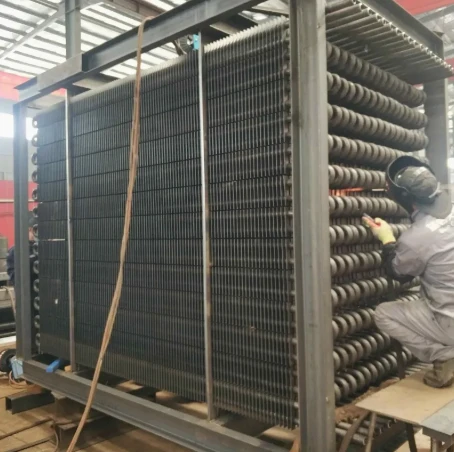

• جوشکاری و ساخت: جوشکاری و مونتاژ سفارشی پانل های لوله اکونومایزر، بسته های لوله و اجزای دیگ بخار.
• محافظت از سطح: شوت بلاست، پوشش روغن ضد زنگ، و درپوش های محافظ انتهایی برای جلوگیری از خوردگی در حین ذخیره سازی و حمل و نقل.
الزامات فنی و گواهینامه ما
استانداردهای قابل اجرا: مطابق با الزامات GB/T 3087، GB/T 5310، و GB/T 150.2 برای دیگ بخار و اجزای فشار{3} ساخته شده است.
شرایط تحویل: لولههای بدون درز-گرم یا سرد- که در شرایط عادی با سطوح داخلی و خارجی تمیز عرضه میشوند.
الزامات مقاومت در برابر خوردگی: این ماده باید مقاومت عالی در برابر خوردگی نقطه شبنم اسید سولفوریک داشته باشد و مقاومت خوردگی 3 تا 5 برابر بیشتر از فولاد کربن معمولی در محیطهای گاز دودکش با دمای پایین نشان دهد.

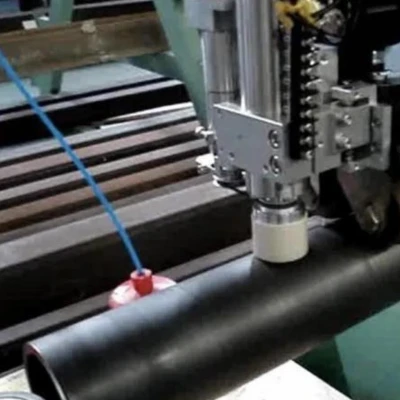

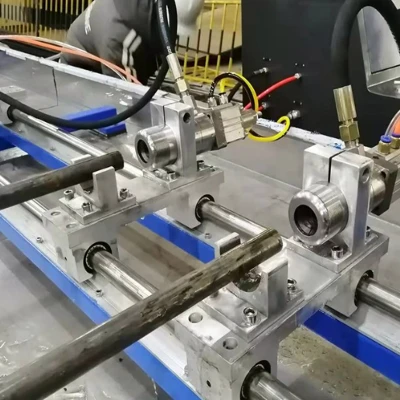

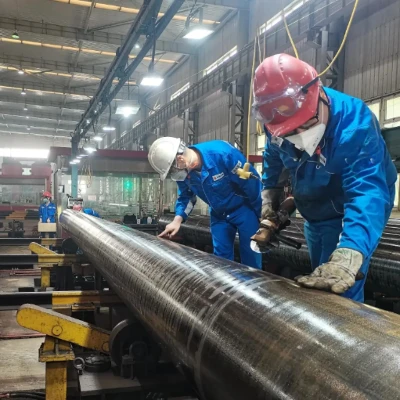

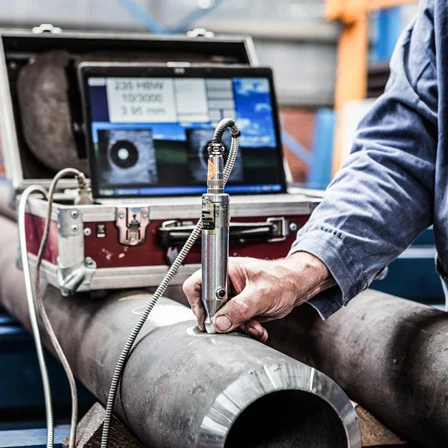

الزامات بازرسی: همه لولهها باید تحت آزمایش هیدرواستاتیک، آزمایش اولتراسونیک (UT) و/یا آزمایش جریان گردابی (ET) قرار گیرند تا از عیبهای مضر اطمینان حاصل شود.
الزامات شکل دهی و جوشکاری: مناسب برای خمش سرد و ساخت لوله سرپانتین. جوشکاری را می توان بدون پیش گرم کردن در شرایط عادی انجام داد و فلز جوش باید به خواص مکانیکی قابل مقایسه با ماده اصلی دست یابد.
الزامات مستندات: EN 10204 3.1 گواهی آزمایش آسیاب (MTC) باید شامل شماره حرارت، ترکیب شیمیایی، خواص مکانیکی، ابعاد و سوابق بازرسی برای قابلیت ردیابی کامل ارائه شود.

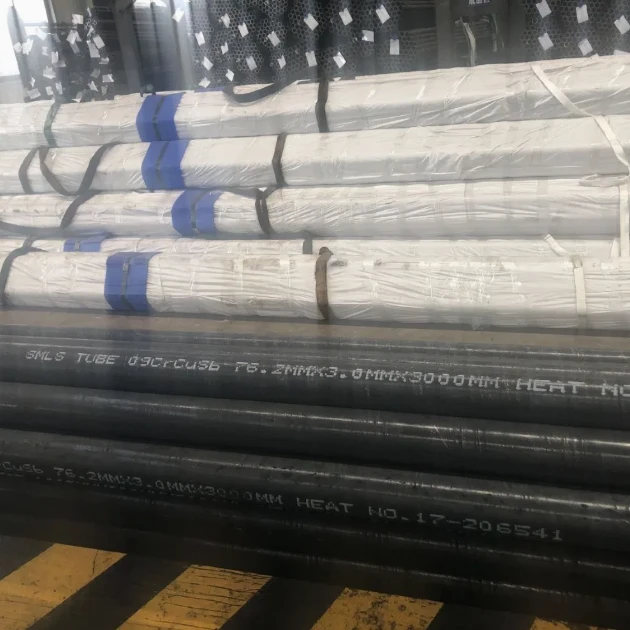

لوله های دیگ بخار 09CrCuSb دارای بسته بندی ضد آب، ضد خوردگی و انتهای لوله های محافظت شده برای جلوگیری از آسیب در حین حمل و نقل هستند. حمل و نقل جهانی با کانتینر یا کامیون با زمان تحویل استاندارد 7 تا 15 روز در دسترس است.
