راهنمای کامل تیر فولادی UB 914x305x289 NV E36 TM (Z{4}} UT، DNV Certified)

Jun 12, 2026 پیام بگذارید

نمایه سند




1. تفکیک مشخصات کامل




به عنوان یک کهنه کار صادرات فولاد با 30 سال تجربه در خدمت به مشتریان جهانی ساخت و سازهای دریایی، فراساحلی و سازه ای، سوالات بی شماری در مورد تیرهای استاندارد UB سفارشی بریتانیا برای پروژه های دریایی و دریایی- با مشخصات بالا دریافت کرده ام:UB 914x305x289، درجه NV E36 TM، Z35 تا-تست ضخامت، 100% بازرسی UT، 15.1 متر طول ثابت، DNV مطابق با گواهینامه های مواد EN 10204 3.2.


این{0}}تیر جهانی سنگین معمولاً برای اعضای تحمل بار بحرانی- در سکوهای دریایی، تقویت سازه کشتی، پایانه‌های بندری و کارهای ساختمانی سنگین ساحلی مشخص می‌شود. در این راهنما، من تمام پارامترهای فنی را با اصطلاحات معتبر تجارت فولاد رمزگشایی می‌کنم و روشن می‌کنم که آیا درجه معادل چینی Q355E{4}}Z35 می‌تواند به‌عنوان یک جایگزین معتبر برای کمک به خریداران بین‌المللی در بهینه‌سازی بودجه‌های خرید و ترتیبات زنجیره تأمین مورد استفاده قرار گیرد یا خیر.




هر پارامتر ذکر شده در استعلام فنی خریدار از استانداردهای تجارت بین المللی فولاد و انجمن طبقه بندی پیروی می کند. توضیحات مفصل در زیر نشان داده شده است:




  •
  • UB 914×305×289: پرتو جهانی استاندارد بریتانیا (تیر-فلنج H-عرض). این ارقام عمق مقطع 914 میلی متر، عرض فلنج 305 میلی متر و وزن واحد 289 کیلوگرم بر متر را نشان می دهند. متعلق به-تیرهای سازه‌ای با مقطع سنگین است که منحصراً برای سازه‌های باربری اولیه-استفاده می‌شود.
  •
  • NV E36 TM: فولاد سازه ای -دریایی-مورد تاییدیه DNV. NV به گریدهای فولادی اشاره دارد که تحت قوانین DNV برای کشتی‌ها و سازه‌های فراساحلی تنظیم می‌شوند. E36 یک بدنه اصلی و درجه فولاد فراساحلی با چقرمگی دمای عالی -40 درجه پایین-برای محیط‌های سخت دریایی است. TM مخفف TMCP (فرآیند کنترل شده مکانیکی حرارتی)، یک فناوری نورد پیشرفته است که ساختار دانه داخلی را برای بهبود عملکرد مکانیکی کلی و قابلیت جوشکاری برای اتصالات جوشی سنگین اصلاح می کند.
  •
  • تست Z35: آزمایش کشش ضخامت اجباری-. فولاد باید به حداقل 35% کاهش سطح در جهت Z-، طراحی شده برای جلوگیری از پارگی لایه بر روی اتصالات جوشی ضخیم- برسد.
  •
  • UT: آزمایش 100٪ اولتراسونیک، یک آزمایش غیرمخرب برای تشخیص عیوب داخلی از جمله سرباره، تخلخل و ترک های داخلی
  •
  • طول 12 متر: مشتری-طول نهایی ثابت مشخص شده، دقیقاً مطابق نقشه‌های ساخت اره شده است
  •
  • کد DNV + EN 10204 3.2 گواهی: با رعایت کامل مشخصات دریایی و دریایی DNV ساخته و بازرسی شده است. ارائه شده با EN 10204 3.2 گواهینامه های شاهد شخص ثالث-، کاملاً قابل ردیابی و پذیرفته شده توسط همه انجمن های طبقه بندی اصلی برای پروژه های دریایی-




2. هسته مکانیکی و خواص شیمیایی




NV E36 از نظر عملکردی معادل فولاد دریایی DNV EH36 است. شرایط تحویل TMCP حالت عرضه ترجیحی برای تیرهای-بخش سنگین دریایی است که برای بارهای دینامیکی چرخه ای و محیط های عملیاتی با دمای بسیار پایین- طراحی شده است:




2.1 خواص مکانیکی




  • قدرت تسلیم (Re): بیشتر یا برابر با 355 مگاپاسکال
  • مقاومت کششی (Rm): 490-620 مگاپاسکال
  • Charpy V{0}}انرژی ضربه ناچ: حداقل 34 ژول در -40 درجه (معیارهای دقیق برای مناطق قطبی و پروژه‌های انرژی بادی فراساحلی)
  • Z-عملکرد جهت: Z35 (کاهش مساحت بیشتر یا مساوی 35%)




2.2 ترکیب شیمیایی معمول (حداکثر درصد)




  • کربن (C): کمتر یا مساوی 0.18
  • سیلیکون (Si): 0.10 - 0.50
  • منگنز (Mn): 0.90 - 1.60
  • فسفر (P): کمتر یا مساوی 0.035
  • گوگرد (S): کمتر یا مساوی 0.005 (کنترل گوگرد فوق‌العاده کم، برای از بین بردن پارگی لایه و برآوردن Z35 از طریق{3}}نیازهای ضخامت ضروری است)




3. NV E36 TM در مقابل Q355E-Z35|مقایسه کامل




اکثر خریداران خارج از کشور قصد دارند برای کاهش هزینه‌های خرید، فولاد با کیفیت بالا-DNV-با تولید داخلی Q355E-Z35 را جایگزین کنند. بر اساس دهه‌ها تجربه صادرات، این دو درجه دارای خواص مکانیکی اولیه مشابهی هستند، اما در دامنه کاربرد و اعتبار گواهینامه متفاوت هستند. به جدول مقایسه استاندارد زیر مراجعه کنید:




مورد مقایسهNV E36 TM (درجه دریایی DNV)Q355E{1}}Z35 (GB/T 1591-2018)
استاندارد قابل اجراقوانین DNV برای کشتی ها و سازه های فراساحلیGB/T 1591-2018 (فولاد سازه خشکی چین)
قدرت تسلیمبزرگتر یا مساوی 355 مگاپاسکالبزرگتر یا مساوی 355 مگاپاسکال (حداقل 325 مگاپاسکال برای مقاطع بیش از 63 میلی متر)
استحکام کششی490 - 620 مگاپاسکال470 - 630 مگاپاسکال
-40 درجه ضربه چارپیبزرگتر یا مساوی 34J (استاندارد اجباری جامعه کلاسی)بزرگتر یا مساوی 27 ژول (استاندارد عمومی ساختمانی عمران)
Z-درجه جهتZ35 (کاهش مساحت بیشتر یا مساوی 35%)Z35 (کاهش مساحت بیشتر یا مساوی 35%)
شرایط تحویلفقط TMCPTMCP / عادی شده
بازرسی NDT100٪ جلد کامل UT (اجباری طبق قانون کلاس)اختیاری 100٪ UT مطابق با نیازهای خریدار
گواهی موادگواهی آسیاب تایید شده DNV + EN 10204 3.2گواهی تست کارخانه + زبان سفارشی 10204 3.2
برنامه های کاربردی اصلیکشتی سازی، سکوهای فراساحلی، مزارع بادی فراساحلی، همه پروژه های دریایی تحت نظارت کلاس-ساختمان‌های خشکی، بنادر عمومی، سازه‌های کمکی غیر طبقه‌بندی شده ساحلی-




4. تدارکات و مشاوره جایگزینی درجه




4.1 زمان انتخاب Q355E{2}}Z35 TMCP




برای ساختمان‌های خشکی، تأسیسات کمکی بندر عمومی و پروژه‌های بدون گواهینامه اجباری طبقه‌بندی، Q355E{1}}Z35 TMCP به عنوان یک جایگزین عالی برای صرفه‌جویی در هزینه عمل می‌کند. از نظر استحکام تسلیم، عملکرد کششی و قابلیت ضد پارگی Z35، با هزینه تولید کمتر و زمان تحویل کمتر، با NV E36 TM مطابقت دارد.




4.2 چه زمانی باید به NV E36 TM اصلی پایبند بود




برای کشتی سازی تجاری، سکوهای دریایی شناور، سازه های بادی فراساحلی و تمام پروژه های دریایی تایید شده، Q355E-Z35نمی توان از نظر قانونی جایگزین کرد، گواهی انجمن طبقه بندی DNV برای این درجه فولاد اجباری است.



موسسات طبقه بندی فقط گریدهای فولادی را می شناسند که توسط قوانین دریایی تایید و تایید شده اند. علاوه بر این، آستانه ضربه بالاتر NV E36 ذخایر ایمنی قابل اعتمادتری را در برابر آب و هوای شدید فراساحلی و بارهای چرخه ای پیچیده فراهم می کند.




5. قابلیت تامین ما




ما در تهیه-تیرهای یونیورسال بخش سنگین UB در گریدهای NV E36 TM (دارای گواهی DNV) و Q355E-Z35 تخصص داریم. ما خدمات سفارشی شده یک مرحله‌ای را ارائه می‌کنیم، از جمله برش اره ثابت، انفجار شات، پوشش رنگ ضد خوردگی، بازرسی فراصوت با برد کامل و گواهینامه شخص ثالث-. محصولات فولادی سازه‌ای سنگین ما برای چندین دهه به آسیای جنوب شرقی، خاورمیانه، اروپا و اقیانوسیه برای پروژه‌های مهندسی عمران و دریایی صادر شده است.



برای دریافت آخرین قیمت EXW و گزارشات کامل تست آسیاب، همین امروز با ما تماس بگیرید.



استاندارد بریتانیا (BS) - ستون جهانی (UC) ابعاد و ویژگی های بخش

استاندارد بریتانیایی H-Section Universal Columns (UC) [BS4:2005, EN10034:1997, EN10163-3:2004]

اندازهتعیینوزن واحد W(کیلوگرم بر متر)ارتفاع H (میلی متر)عرض B (میلی متر)ضخامت وب t1 (mm)ضخامت فلنج t2 (mm)شعاع ریشه r (mm)سطح مقطع A (cm²)
152 x 1522323.0152.4152.25.86.87.629.25
3030.0157.6152.96.59.47.638.26
3737.0161.8154.48.011.57.647.11
203 x 2034646.1203.2203.67.211.010.258.73
5252.0206.2204.37.912.510.266.28
6060.0209.6205.89.414.210.276.37
7171.0215.8206.410.017.310.290.43
8686.1222.2209.112.720.510.2109.6
254 x 2547373.1254.1254.68.614.212.793.10
8988.9260.3256.310.317.312.7113.3
107107.1266.7258.812.820.512.7136.4
132132.0276.3261.315.325.312.7168.1
167167.1289.1265.219.231.712.7212.9
305 x 3059796.9307.9305.39.915.415.2123.4
118117.9314.5307.412.018.715.2150.2
137136.9320.5309.213.821.715.2174.4
158158.1327.1311.215.825.015.2201.4
198198.1339.9314.519.131.415.2252.4
240240.0352.5318.423.037.715.2305.8
283282.9365.3322.226.844.115.2360.4
356 x 368129129.0355.6368.610.417.515.2164.3
153152.9362.0370.512.320.715.2194.8
177177.0368.2372.614.423.815.2225.5
202201.9374.6374.716.527.015.2257.2
356 x 406235235.1381.0394.818.430.215.2299.4
287287.1393.6399.022.636.515.2365.7
340339.9406.4403.026.642.915.2433.0
393393.0419.0407.030.649.215.2500.6
467467.0436.6412.235.858.015.2594.9
551551.0455.6418.542.167.515.2701.9
634633.9474.6424.047.677.015.2807.5



استاندارد بریتانیا (BS) - ابعاد پرتو جهانی (UB) و ویژگی‌های مقطعی

استاندارد بریتانیایی H-بخش تیرهای جهانی (UB) [BS4:2005, EN10034:1997, EN10163-3:2004]

اندازهتعیین

وزن واحد W

(کیلوگرم بر متر)

ارتفاع H (میلی متر)عرض B (میلی متر)ضخامت وب t1 (mm)ضخامت فلنج t2 (mm)شعاع ریشه r (mm)سطح مقطع A (cm²)
UB457 x 1916767.1453.4189.98.512.710.285.51
7474.3457.0190.49.014.510.294.63
8282.0460.0191.39.916.010.2104.5
8989.3463.4191.910.517.710.2113.8
9898.3467.2192.811.419.610.2125.3
UB533 x 2108282.2528.3208.89.613.212.7104.7
9292.1533.1209.310.115.612.7117.4
101101.0536.7210.010.817.412.7128.7
109109.0539.5210.811.618.812.7138.9
122122.0544.5211.912.721.312.7155.4
UB610 x 229101101.2602.6227.610.514.812.7128.9
113113.0607.6228.211.117.312.7143.9
125125.1612.2229.011.919.612.7159.3
140139.9617.2230.213.122.112.7178.2
UB610 x 305149149.1612.4304.811.819.716.5190.0
179179.0620.2307.114.123.616.5228.1
238238.1635.8311.418.431.416.5303.3
UB686 x 254125125.1677.9253.011.716.215.2159.5
140140.1683.5253.712.419.015.2178.4
152152.4687.5254.513.221.015.2194.1
170170.2692.9255.814.523.715.2216.8
UB762 x 267134133.9750.0264.412.015.516.5170.6
147146.9754.0265.212.817.516.5187.2
173173.0762.2266.714.321.616.5220.4
197196.8769.8268.015.625.416.5250.6

استاندارد بریتانیا (BS) - ابعاد پرتو جهانی (UB) و ویژگی‌های مقطعی

استاندارد بریتانیایی H-بخش تیرهای جهانی (UB) [BS4:2005, EN10034:1997, EN10163-3:2004]

اندازهتعیینوزن واحد W
(کیلوگرم بر متر)		قد H
(میلی متر)		عرض B
(میلی متر)		ضخامت وب t1
(میلی متر)		ضخامت فلنج t2
(میلی متر)		شعاع ریشه r
(میلی متر)		منطقه بخش A
(سانتی متر مربع)
UB127 x 761313.0127.076.04.07.67.616.52
UB152 x 891616.0152.488.74.57.77.620.32
UB178 x 1021919.0177.8101.24.87.97.624.26
UB203 x 1022323.1203.2101.85.49.37.629.40
UB203 x 1332525.1203.2133.25.77.87.631.97
3030.0206.8133.96.49.67.638.21
UB254 x 1022222.0254.0101.65.76.87.628.02
2525.2257.2101.96.08.47.632.04
2828.3260.4102.26.310.07.636.08
UB254 x 1463131.1251.4146.16.08.67.639.68
3737.0256.0146.46.310.97.647.17
4343.0259.6147.37.212.77.654.77
UB305 x 1022524.8305.1101.65.87.07.631.60
2828.2308.7101.86.08.87.635.88
3333.8312.7102.46.610.87.641.83
UB305 x 1273737.0304.4123.47.110.78.947.18
4241.9307.2124.38.012.18.953.40
4848.1311.0125.39.014.08.961.23
UB305 x 1654040.3303.4165.06.010.28.951.32
4646.1306.6165.76.711.88.958.75
5454.0310.4166.97.913.78.968.77
UB356 x 1273333.1349.0125.46.08.510.242.13
3939.1353.4126.06.610.710.249.77
UB356 x 1714545.0351.4171.17.09.710.257.33
5151.0355.0171.57.411.510.264.91
5757.0358.0172.28.113.010.272.56
6767.1363.4173.29.115.710.285.49
UB406 x 1403939.0398.0141.86.48.610.249.65
4646.0403.2142.26.811.210.258.64
UB406 x 1785454.1402.6177.77.710.910.268.95
6060.1406.4177.97.912.810.276.52
6767.1409.4178.88.814.310.285.54
7474.2412.8179.59.516.010.294.51
UB457 x 1525252.3449.8152.47.610.910.266.64
6059.8454.6152.98.113.310.276.23
6767.2458.0153.89.015.010.285.55
7474.2462.0154.49.617.010.294.48
8282.1465.8155.310.518.910.2104.5



737T Q235B H نمایه به سورینام



PI

SR NO.نام محصولمشخصات (میلی متر)وزن واحد (KG/PCS)QUANTITY (PCS)وزن کل (تن)
1پروفیل HW ROLLED Q2351251256.5912000283.20027076.464
2پروفیل HW ROLLED Q23515015071012000373.20010037.320
3پروفیل نورد گرم Q235 HN2001005.5812000250.80010025.080
4پروفیل نورد گرم Q235 HN3001506.5912000440.40010044.040
5پروفیل نورد گرم Q235 HN35017571112000592.800400237.120
6پروفیل نورد گرم Q235 HN39619971112000673.200210141.372
7پروفیل نورد گرم Q235 HN40020081312000784.80010078.480
8پروفیل نورد گرم Q235 HN150755712000168.000406.720
9پروفیل نورد گرم Q235 HN175905812000216.0005010.800
10پروفیل نورد گرم Q235 HN2001005.5812000250.8005012.540
11پروفیل نورد گرم Q235 HN2481245812000301.2004012.048
12پروفیل نورد گرم Q235 HN2981495.5812000384.0005019.200
13پروفیل HW ROLLED Q2351001006812000202.8006012.168
14پروفیل نورد گرم Q235 HN20020081212000598.8004023.952
----TOTAL--------1610737.304

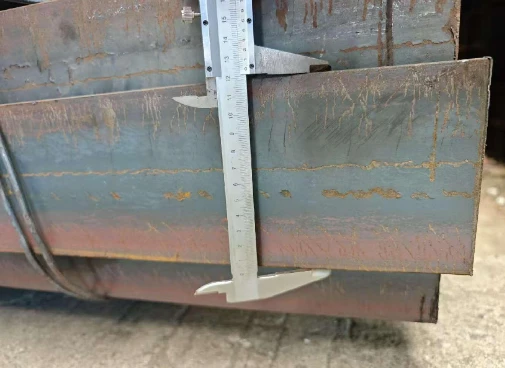

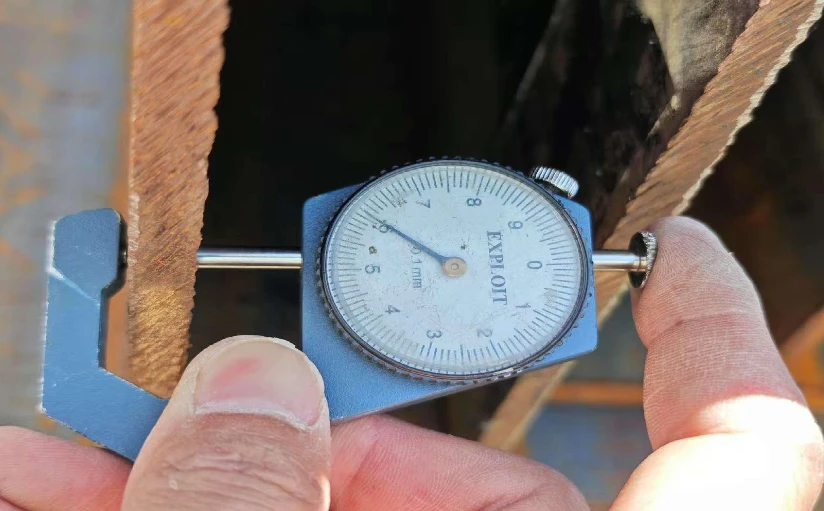

Dimensional_Inspection_H-BeamDimensional_Inspection_H-Beam

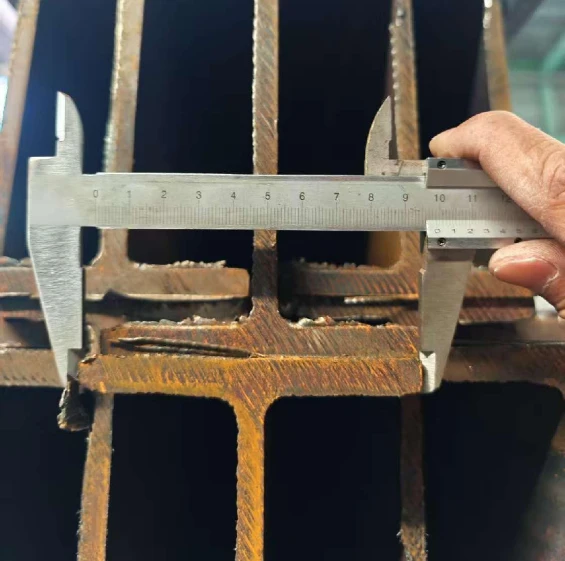

Dimensional_Inspection_H-BeamDimensional_Inspection_H-Beam

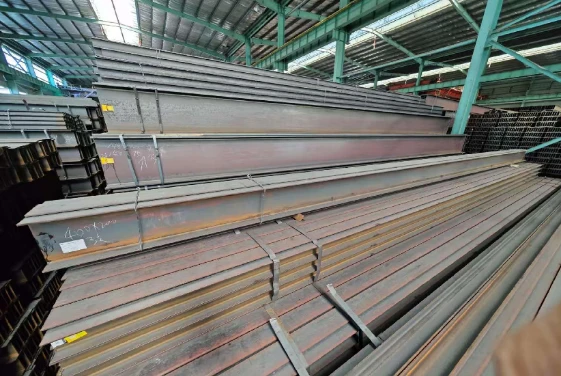

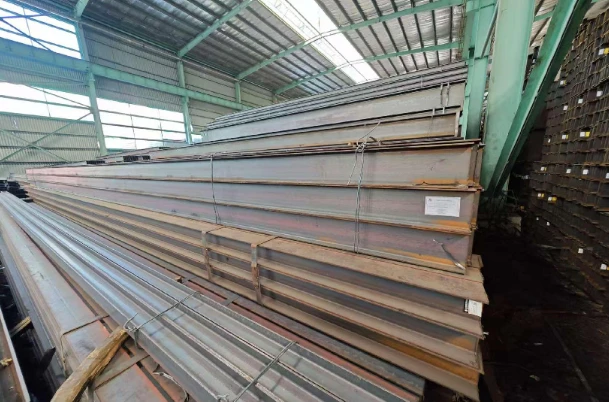

H-Beams_Ready_for_ShipmentH-Beams_Ready_for_Shipment

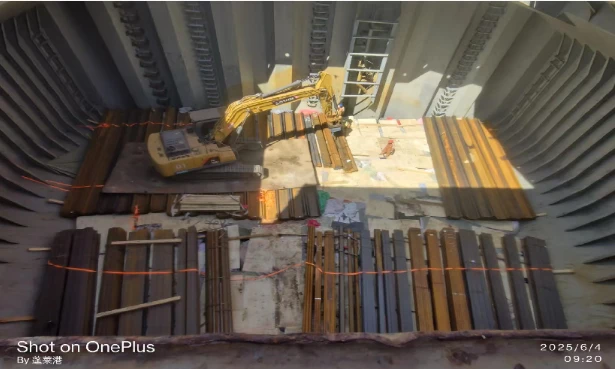

imageH-Beams_Being_Loaded



استاندارد ASTM (استاندارد ایالات متحده)

نام محصولاستاندارد اجراییمحدوده اندازهاستاندارد درجه مواد
فولاد زاویهASTM A6/A6M-19L3/4x3/4x1/8 - L8x8x9/16

ASTM A36/A36M-2019



ASTM A572/A572M-2021



ASTM A992/A992M-2016

فولاد تختASTM A6/A6M-1910x5 - 200x50

ASTM A36/A36M-2019



ASTM A572/A572M-2021



ASTM A992/A992M-2016

فولاد گردASTM A6/A6M-19Φ5 - Φ200

ASTM A36/A36M-2019



ASTM A572/A572M-2021



ASTM A992/A992M-2016

کانال فولادASTM A6/A6M-19C3x4.1 - C15x50، MC6x12 - MC18x58

ASTM A36/A36M-2019



ASTM A572/A572M-2021



ASTM A992/A992M-2016

من پرتو فولادیASTM A6/A6M-19S75x8.5 - S610x180

ASTM A36/A36M-2019



ASTM A572/A572M-2021



ASTM A992/A992M-2016

پرتو H فولادASTM A6/A6M-19W4x4 - W36x12

ASTM A36/A36M-2019



ASTM A572/A572M-2021



ASTM A992/A992M-2016

خدمات ارزش افزوده موجود-: برش، جوش، خم، پانچ، گالوانیزه، پوشش و رنگ آمیزی.



استاندارد EN (استاندارد اروپایی)

نام محصولاستاندارد اجراییمحدوده اندازهاستاندارد درجه مواد
فولاد زاویهEN10056-2017L3/4x3/4x1/8 - L8x8x9/16

EN10025-2019



EN10225-2019

فولاد تختEN10025-201910x5 - 200x60

EN10025-2019



EN10225-2019

فولاد گردEN10060-2004Φ10 - Φ250

EN10025-2019



EN10225-2019

کانال فولادEN10365-2019UPN50 - UPN400، UPE80 - UPE400

EN10025-2019



EN10225-2019

من پرتو فولادیEN10365-2019IPE80 - IPE600، IPN80 - IPN600

EN10025-2019



EN10225-2019

پرتو H فولادEN10365-2019HE100A - HE1000B

EN10025-2019



EN10225-2019

خدمات ارزش افزوده موجود-: برش، جوش، خم، پانچ، گالوانیزه، پوشش و رنگ آمیزی.



استاندارد JIS (استاندارد ژاپنی)

نام محصولاستاندارد اجراییمحدوده اندازهاستاندارد درجه مواد
فولاد زاویهJISG 3192-201625x25 - 250x250

JISG 3101-2015



JISG3106-2021

فولاد تختJISG 3194-20204.5x25 - 40x500

JISG 3101-2015



JISG3106-2021

فولاد گردJISG 3191-2015Φ5.5 - Φ200

JISG 3101-2015



JISG3106-2021

کانال فولادJISG 3192-201675x40 - 380x100

JISG 3101-2015



JISG3106-2021

من پرتو فولادیJISG 3192-2016100x75 - 600x190

JISG 3101-2015



JISG3106-2021

پرتو H فولادJISG 3192-2016100x75 - 600x190

JISG 3101-2015



JISG3106-2021

خدمات ارزش افزوده موجود-: برش، جوش، خم، پانچ، گالوانیزه، پوشش و رنگ آمیزی.
